Традиционная кирпичная печка — надежный и экономный вариант отопления помещений. Но, прогреть коттедж большой площади, тем более с мансардой или вторым этажом, ей не под силу. Существенно увеличить обогреваемую площадь поможет подключение к печи водяного контура. Он равномерно распределяет тепло по всем комнатам. Такая печь работает подобно твердотопливному котлу, но греет еще лучше. Тепло не только направляется к батареям, но и излучается стенками печи, дымового канала.

О чем эта статья

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

ВАЖНО! Неверно считать, что для отопления большого дома необходимо приобретать котел больших габаритов.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Печь с котлом водяного отопления

Печь с котлом водяного отопления служит отличным решением для загородных домов, в первую очередь, благодаря своей экономичности. Безусловно, отапливать большую площадь магистральным газом дешевле, однако такая возможность есть далеко не везде, поэтому приходится прибегать к топке дровами.

Печь может обогреть строение любой конфигурации, площадь которого составляет до 100 м.кв. Подобная схема работает следующим образом: печь дает тепло, а комнаты обогреваются за счет отопительных труб, греющихся за счет жидкого теплоносителя от котла в печи. В результате получается высокий КПД и хорошая теплоотдача. Используется такая печь для бани и для жилого коттеджа.

Итак, пламя представляет собой скопление горящих частиц топлива. Если забрать у них тепло, им не удастся сгореть полностью, в результате полезность печи снизится. Помимо этого, для более эффективного прогрева теплоноситель должен совершать движение навстречу тепловому потоку. Именно так разница в температуре между разными частями теплоносителя будет сохранена, нагрев будет более эффективен, а внутри системы обеспечится лучшая циркуляция. Плюсы такого блока заключаются еще и в образовании меньшего количества конденсата на нем, благодаря чему отсутствует риск коррозии.

Виды печей со встроенным котлом

Конструкция может быть выполнена из металла или кирпича с разным размещением каменки, с котлом для подогрева воды для мытья, если речь ведется о бане. Размеры не ограничены: выбор параметров определяется с учетом габаритов помещения, строительных материалов здания, а также местного климата.

Следует рассмотреть особенности конструкции двух видов печей с котлами отопления:

1. Котел встраивается в дымоход. Такая модель отличается длительным сроком эксплуатации, стенки печки полностью получают тепло из топки, показатели теплоотдачи неизменны. Недостаток: нельзя обогреть большую площадь.
2. Котел находится прямо в топке. Можно обогреть большую площадь помещения. Есть возможность использования разных видов теплообменника. Недостатки: металлические части напрямую контактируют с огнем, в результате чего разрушаются. Из-за низкой температуры теплообменника вырабатывается конденсат, из-за чего позже к поверхности прилипает много сажи, вследствие чего понижается КПД.

Виды и особенности теплообменников

Своими руками можно изготовить два вида теплообменников: трубчатые и плоские. Чтобы принять правильное решение, следует изучить их эксплуатационные характеристики и особенности.

Плоский теплообменник

Популярный вариант, который используется как для печей в баню, так и для дома. Наиболее просты в изготовлении, поверхность легко чистится от скоплений сажи, установка возможна как вертикальная, так и горизонтальная, КПД относительно высок.

Плоский котел может отличаться высоким объемом, благодаря чему брать горячую воду для мытья можно прямо из отопительной системы. Производится установка расширительного бачка с увеличенным линейным размером, куда постоянно поступает вода после снижения уровня ниже критичного. Этот вариант довольно удобен и помогает решить сразу несколько задач, однако есть и условие – температура помещения зимой не должна опускаться до минуса.

Ключевой недостаток: резкое снижение теплоотдачи стенок печи. Данный вид теплообменника изготавливается в форме буквы «П» и устанавливается по периметру топки, обходя дверцу. В результате получается, что температура внешних стенок довольно низкая, в результате прогрев помещения занимает гораздо больше времени. Это критично лишь в случае, если печь устанавливается в бане, для жилых домов, где печка топится постоянно, увеличения времени прогрева на несколько часов не играет никакой роли.

Таким образом, выбирая плоский котел, подумайте, за счет чего можно увеличить скорость нагрева. Одним из вариантов является увеличение каменки и расположение ее непосредственно над топкой. Второй вариант: использование металлического дымохода для обогрева, увеличение его длины.

Трубчатый теплообменник

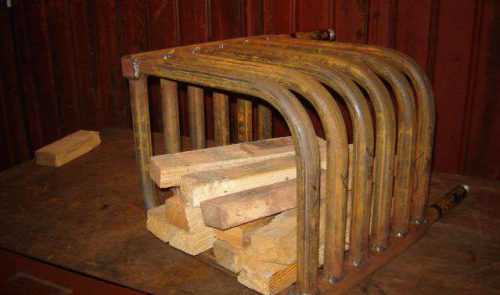

Самый удачный вариант для обсуждаемой конструкции. Форма может быть, как простой, так и сложной. Размеры такого регистра бывают разными, объект может быть установлен с разных сторон топки. При необходимости теплообменник можно легко извлечь из печи. Для изготовления водяного котла для кирпичной печи применяются исключительно бесшовные трубы. Это очень эффективный теплообменник, который к тому же очень легко очищается от сажи. Изготовить такой регистр самостоятельно намного сложнее, нежели предыдущий вариант, поэтому целесообразно обратиться к специалисту.

Чугунные радиаторы в роли котла

Можно встроить в кирпичную печь старые радиаторы, и они будут выполнять функцию котла. Чугунные встроенные водогрейные элементы имеют свои особенности, например, чугун не очень хорошо реагирует на открытый огонь. Тем не менее, такой метод используется, причем довольно широко. Можно использовать радиатор М-140, который легко можно найти на местах сноса пятиэтажных домов. Если сварить дюжину секций, получите нагреватель, площадь которого 3 кв.м и 18 л емкости. Плоский котел с такими же характеристиками потребовал бы очень много места. Такие котлы могут обогревать большие площади.

Перед тем как радиаторы будут свариваться вместе, их необходимо разобрать, очистить от грязи и тщательно промыть горячим 6 %-м раствором соляной кислоты.

Собирать элементы радиатора следует в определенной последовательности. В соединяемые секции ввернуть ниппели со своей правой и левой резьбой, затем намотать на них пропитанный шнур из асбеста и затянуть оба ниппеля ключом, следить, чтобы не было перекоса секций. После соединения двух секций можно присоединить третью, затем спрессовать радиатор ради проверки качества сборки. Теперь можно монтировать стояки.

По диагонали можно расположить вход холодной и выход горячей воды. Другие два отверстия могут заглушаться пробками, чтобы обеспечить циркуляцию воды через полный объем. Радиатор необходимо вмонтировать в дымовой канал, расположенный позади топки. Это поможет избежать контакта чугуна с открытым огнем: котел будет нагреваться горячими газами.

Добиться повышения естественной циркуляции воды в таких печах можно, если провести трубу обратной линии через ее фундамент и пространство под полом, благодаря чему будет увеличена разница температур между обратной и горячей линией. Батарея в печи устанавливается с незначительным уклоном для выхода воздуха и попадания его в систему. Для чистки можно в самом дымовом канале встроить дополнительную дверцу.

Твердотопливные котлы «Прометей»

В качестве альтернативы самодельным котлам может быть использован «Прометей», работающий на сухих видах топлива и расходующий электроэнергию в качестве дополнительного вида топлива. Мощность устройства составляет от 12 до 80 кВт, чего хватит для обогрева от 60 до 800 м.кв. За счет большого объема загрузочной камеры и зольника обеспечивается долгое время горения, а также высокий КПД. Котлы на твердом топливе могут быть применены в сочетании с котлами отопления, которые работают на газе или дизтопливе.

Отличительные черты котлов «Прометей»:

• система подачи топлива – полуавтомат;
• 8-10 часов бесперебойного горения;
• авторегуляция температуры теплоносителя;
  высокий КПД;
• корпус из антикоррозийной стали.

«Прометей» можно встроить в любую систему отопления, в том числе разместить в печи котле. Конструкция таких котлов позволяет использовать их в отдаленных районах, где отсутствует стабильное электроснабжение. На его основе может быть также обустроена и варочная печь.

Кладка печи с котлом

Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.

Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала. Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая. До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.

Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.

Типы систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение

Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток — зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже

Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы — энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

Кладка кирпичной печи с водяным котлом

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

1. Заливается фундамент под местом расположения печи.
2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
3. На высохший фундамент выкладывается гидроизоляция — обычно рубероид с размером будущей печи.
4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
5. Каждый слой кирпича тщательно покрывается раствором.
6. На необходимой высоте делается отделение для золы и непосредственно топка.
7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.

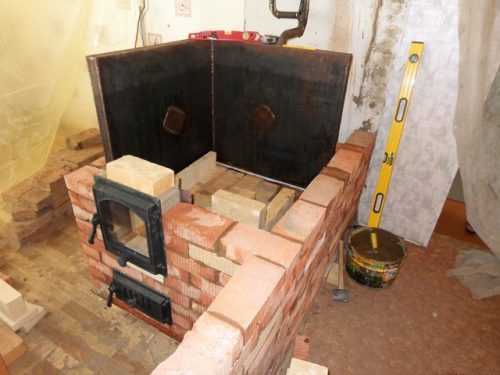

8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом — это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

Использование двухтрубной отопительной системы

Немаловажно заметить, что достичь самых лучших показателей водяного отопления можно, используя двухтрубную отопительную систему. Кроме того, в самой верхней точке нужно обязательно установить расширительный бак, который во время перепадов температуры теплоносителей компенсирует увеличение его объемов.

Стояк на подаче имеет максимальную высоту, с помощью чего улучшается циркуляция в системе.

Вот и вся работа сделана. Кирпичная печь с водяным котлом готова к использованию.

Проектная документация печей с котлами водяного отопления не содержит сопровождения сантехнических работ (прокладку трубопроводов, месторасположения радиаторов, и т.п.). Сварочные и сантехнические работы должны производиться квалифицированными специалистами.

В проектах содержатся внешние виды котлов и их схемы с размерами. Если подсоединение трубопроводов к котлу на внешнем виде не изображено, то подсоединяться они могут с одной из 2-3 стенок печи, в зависимости от планировки помещения.
Площадь отапливаемого помещения в проектах указана приблизительно. Кроме вместимости котла она зависит от всего объема теплоносителя, вмещаемой всей системой ЦО и режима работы топливника печи.

Установка печи с котлом водяного отопления выполняется на бетонный фундамент, с его изоляцией двумя слоями толя или рубероида.
